0813-1035-9516 Metode Pelaksanaan Gorong - Gorong Armco

PENGGALIAN

Jika struktur dipasang di saluran atau parit, maka lebar galian parit harus ditentukan setelah penilaian kapasitas dukung lateral tanah asli.

Dimana tanah asli yang memiliki daya dukung untuk struktur baja bergelombang sebagai landasan memiliki  kekuatan yang setara atau unggul sebagai tanah timbunan tertentu, penggalian tanah asli hanya perlu cukup untuk perakitan struktur dan penggunaan peralatan pemadatan.

Apabilan landasan tanah asli sudah cukup kuat dan stabil, sebelum diletakkan baja bergelombang harus dilakukan penimbunan tanah pilihan atau sirtu sebagai landasan awal untuk perataan tanah dasar setinggi 150 sampai 300 mm sepanjang struktur yang akan dipasang.

BEDDING

Lapisan dalam 75mm yang seragam dari bahan dasar butiran kasar yang tidak dipadatkan harus ditempatkan di atas pondasi dan dipersiapkan di saluran level rencana untuk menghindari kerutan dari struktur baja bergelombang. Material bedding untuk landasan berupa pasir kasar atau kerikil dengan ukuran partikel maksimum 12 mm dan ditempatkan minimum sepertiga dari struktur yang dijangkau.

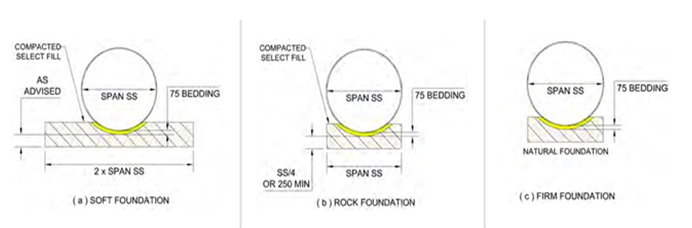

PERSIAPAN PONDASI DASAR

Pondasi dasar / landasan  struktur harus cukup kuat, stabil dan seragam untuk mendukung baja bergelombang sepanjang instalasi, tetapi tidak akan striffer dari bahan yang tidak ian di setiap sisi struktur.

Apabila bahan pondasi dasar lunak atau tidak stabil (seperti tanah lempung atau lanau yang sangat plastis) harus dikupas dan diganti dengan material yang dipadatkan yang sesuai untuk memberikan dukungan yang memadai.

Jika pondasi alami dinilai sudah sesuai dan memadai untuk mendukung beban , harus disiapkan hingga level 75mm di bawah level desain struktur terbalik di atas lebar minimum setengah rentang struktur.

Apabila dasar pondasi batuan, harus digali hingga kedalaman 250mm atau bentang struktur / 4, mana yang merupakan lebih rendah dan diganti dengan bahan pilih yang dipadatkan hingga level 75mm (minimum). Lebar minimum bahan pilihan tanah timbunan untuk pondasi ini harus sama ke struktur dan cukup untuk memastikan tidak ada bagian dari struktur yang terbuka secara langsung di atas batu sehingga didapatkan dukungan tanah  seragam.

AREA PEMADATAN

Pipa Baja Bergelombang / Corrugated Steel Pipe ini apabila sudah terakit secara utuh tidak bisa langsung digunakan, akan tetapi harus dilakukangan pengecekan terlebih dahulu dari sisi susunan plat, kekencangan baut sesuai dengan nilai torsi yang disyaratakan. Dan yang tidak kalah penting yaitu seluruh sisi permukaan produk baja bergelombang ini harus dilakukan pengisian material pengisi seperti tanah timbunan ataupun beton ringan sesuai dengan syarat yang telah ditentukan. Material pengisi yang difungsikan sebagai timbunan ditempatkan pada sisi-sisi armco dan dilakukan bertahap arah horizontal merata di kedua sisinya dengan minimal pengisian setinggi 200 sampai dengan 300 mm.

PERALATAN PEMADATAN

Peralatan digunakan untuk mendukung proses pengisian material pada sisi-sisi produk baja bergelombang ini, peralatan yang dipilih adalah peralatan yang memungkinkan untuk mudah memobilissasinya di lokasi, pemedatan material pengisi seperti tanah harus digunakan alat seperti tongkat kayu untuk mengisis sela-sela bagian bawah baja bergelombang dan untuk sisi luar yang mudah dijangkau menggunakan stamper, babyroller ataupun handcompactor. Penggunaan alat stamper ini sampai dengan batas minimal tinggi timbunan minimal sesuai dengan syarat untuk masing-masing produk dan setelah terpenuhi maka boleh kendaraan melintas di atas baja bergelombang yang sudah ditimbun dengan material pengisi.

KEPADATAN TANAH PENGISI / TIMBUNAN

Proses penimbunan harus selalui dievaluasi untuk mendapatkan nilai kepadatan material pengisi yang diharapkan, standard untuk material pengisi harus memenuhi

nilai kepadatan minimal 85% sampai dengan 95% nilai CBR untuk material timbunan.

KONTROL BENTUK STRUKTUR

Pada saat proses penimbunan perlu dilakukan pemantauan bentuk struktur Pipa Baja Bergelombang / Corrugated Steel Pipe untuk mempertahankan bentuk struktur pada saat proses penimbunan dan pemadatan karena pengaruh getaran
